文章摘要
纸张特性与爆边现象的成因分析 自然米白纸张因其表面未经过量涂布，纤维结构相对疏松，在150g至200g这一中等厚度区间内，抗撕裂强度与挺度处于敏感平衡期。当进行骑马钉或胶装处理时，纸张在折痕处承受的机械应力极易超过其纤维屈服极限。特别是米白纸张通常含有较多原生木浆或再生纤维，其横向耐折度往往低于经过特殊工艺处理的白纸，这使得在折页机压痕过程中，纸张内部纤维发生断裂而非单纯弯曲，从而在切口或折缝边
纸张特性与爆边现象的成因分析
自然米白纸张因其表面未经过量涂布，纤维结构相对疏松，在150g至200g这一中等厚度区间内，抗撕裂强度与挺度处于敏感平衡期。当进行骑马钉或胶装处理时，纸张在折痕处承受的机械应力极易超过其纤维屈服极限。特别是米白纸张通常含有较多原生木浆或再生纤维，其横向耐折度往往低于经过特殊工艺处理的白纸，这使得在折页机压痕过程中，纸张内部纤维发生断裂而非单纯弯曲，从而在切口或折缝边缘形成微小的锯齿状破损，即为人眼可见的“爆边”。
此外，环境湿度对纸张含水率的改变会显著影响其物理性能。若车间相对湿度低于40%，纸张失水变脆，脆性增加直接导致抗压能力下降。在高速装订线上，书脊或折页部位受到瞬间冲击力，脆性纸张无法通过形变吸收能量，能量以破坏纤维结构的形式释放，导致边缘卷曲或碎裂。这种物理特性并非印刷故障，而是材料力学属性在机械加工下的必然表现，需从材料预处理与工艺参数匹配层面进行系统性解决。

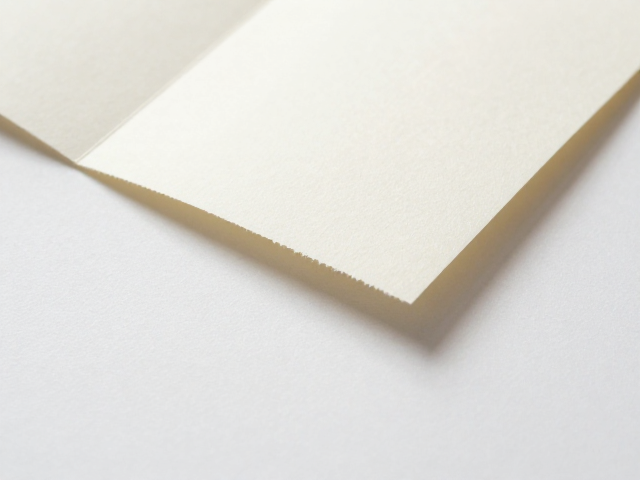

折页与压痕工艺的参数优化策略
针对爆边问题，调整折页机的压痕轮深度与压力是首要步骤。过深的压痕虽然能形成清晰折线，但会过度压缩纸张纤维，造成局部应力集中。建议将压痕深度控制在纸张厚度的15%-20%之间，并采用阶梯式压痕法，即先浅压痕定位，再重压痕定型，减少一次性形变带来的纤维损伤。同时，压痕轮的形状应选用圆弧形而非尖锐棱角型，以分散接触压强，保护纸张边缘完整性。
折页刀的位置与速度匹配同样关键。在150g-200g纸张的折页过程中，折页刀切入纸张的角度应保持在15-30度之间，过大的切入角度会像剪刀一样切断纤维。同步调整折页辊的转速，确保纸张进入折页区的速度平稳，避免因速度突变导致的纸张扭曲和边缘拉扯。对于多折页结构，应优先进行纵向折页，减少横向纤维的断裂风险，并在折页后增加一道轻压工序，使折痕处的纤维重新排列紧密，提升边缘平整度。
装订方式的选择与书脊处理技巧
胶装工艺中，书脊打磨的深度与胶水渗透性是决定爆边与否的核心。对于200g纸张，书脊打磨深度建议控制在0.3-0.5mm，过深的打磨会破坏纸张结构，过浅则导致胶水附着面积不足。选用渗透性适中、固化后具有一定柔韧性的PUR胶或高品质EVA胶，确保胶水能充分渗入纸张纤维缝隙，形成牢固的分子间结合。涂胶量需精确控制，避免胶水堆积在边缘形成硬块，进而因胶层收缩应力导致纸张边缘翘曲或开裂。
骑马钉装订时，钉脚弯曲度与书册厚度需严格对应。对于150g-200g纸张，建议使用半圆脚钉，钉脚弯曲半径适中，减少对纸张边缘的扩张力。装订前需检查钉书针的锋利程度，钝化的钉脚会像楔子一样强行撑开纸张纤维，导致边缘撕裂。若书册页数较多，可增加中缝钉或使用双钉固定，分散书脊受力，避免单点受力过大引发边缘破损。同时，确保配页整齐，避免因纸张错位导致装订时局部应力不均。
后道加工与环境控制措施
烫金、压纹等后道加工工序会进一步改变纸张边缘的物理状态。在进行局部烫金前，需确认纸张表面是否经过抗静电处理，静电吸附会导致纸张边缘微尘堆积，影响加工效果并加剧边缘脆弱。压纹深度应低于纸张厚度的10%，避免在边缘形成过深的凹槽，从而削弱结构强度。若需进行模切，刀版线条应设置合理的间距，避免在纸张边缘附近设置密集刀线，减少应力集中点。
生产环境的温湿度控制是稳定质量的隐形防线。建议将印刷装订车间温度保持在20-25℃，相对湿度维持在50%-60%。在此环境下，纸张含水率平衡，纤维柔韧性最佳。纸张在上线前应在车间内静置24小时以上进行调湿处理，使其含水率与车间环境达到动态平衡。对于已出现的轻微爆边，可在装订前对纸张边缘进行轻微的加湿回软处理，但需严格控制水量，避免纸张变形或墨水晕染，确保在最佳物理状态下完成后续加工。
