文章摘要
250g-350g涂层艺术纸的物理特性与压纹适配性 250g至350g的涂层艺术纸因其适中的厚度与优异的表面平滑度，成为高端画册、书籍封面及包装盒的主流基材。涂层层通常由碳酸钙、高岭土或功能性树脂构成，这种结构在压纹过程中扮演着关键角色。相较于未涂布纸，涂层层的存在使得压纹图案具有更高的对比度和清晰度，但同时也对模具的压力控制提出了更精细的要求。若压力过大，涂层易出现龟裂或脱落；若压力不足，则图
250g-350g涂层艺术纸的物理特性与压纹适配性
250g至350g的涂层艺术纸因其适中的厚度与优异的表面平滑度，成为高端画册、书籍封面及包装盒的主流基材。涂层层通常由碳酸钙、高岭土或功能性树脂构成，这种结构在压纹过程中扮演着关键角色。相较于未涂布纸，涂层层的存在使得压纹图案具有更高的对比度和清晰度，但同时也对模具的压力控制提出了更精细的要求。若压力过大，涂层易出现龟裂或脱落；若压力不足，则图案立体感缺失，无法体现设计初衷。
该厚度区间的纸张挺度适中，能够承受压纹机滚筒的机械应力而不发生过度变形或卷曲。在实际生产环境中，纸张的含水量和湿度平衡直接影响压纹效果。环境湿度过高会导致纸张吸湿膨胀，增加纤维间的结合力，使压纹边缘变得模糊；反之，过于干燥的环境则可能增加纸张脆性，导致压纹处出现微裂纹。因此，生产前的纸张调湿处理是确保最终成品质量稳定性的基础步骤，需严格监控车间温湿度，通常建议控制在温度20-25℃，相对湿度50-60%的区间。

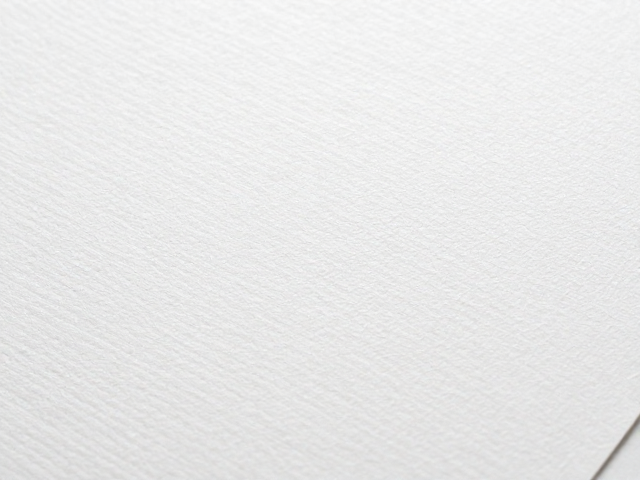

压纹工艺的核心参数与模具选择策略
压纹工艺的效果直接取决于模具的材质与纹理深度。对于250g-350g涂层艺术纸，推荐使用铜版或蚀刻钢版作为压纹模具。铜版具有出色的可塑性和散热性，适合制作细腻、柔和的浮雕效果，且成本相对可控；而蚀刻钢版则硬度更高，耐磨性极强，适用于需要高精度、高重复率的批量生产，能保持压纹图案在长期印刷过程中的一致性。模具表面的纹理深度通常控制在0.1mm-0.5mm之间，过深的纹理可能导致纸张纤维断裂，破坏涂层完整性。
压力与速度是压纹过程中的两大动态变量。针对350g厚纸，通常需要比250g纸张施加更大的线压力，以确保纹理充分嵌入涂层内部。一般线压力范围在15-25kN/m之间，具体数值需根据纸张克重和涂层硬度进行微调。压纹速度则影响生产效率与质量，高速压纹可能导致热量积聚，引起涂层软化或粘模，建议速度控制在3000-6000张/小时，并在压纹单元配备冷却系统，以维持模具温度稳定，防止因热膨胀导致的图案变形。

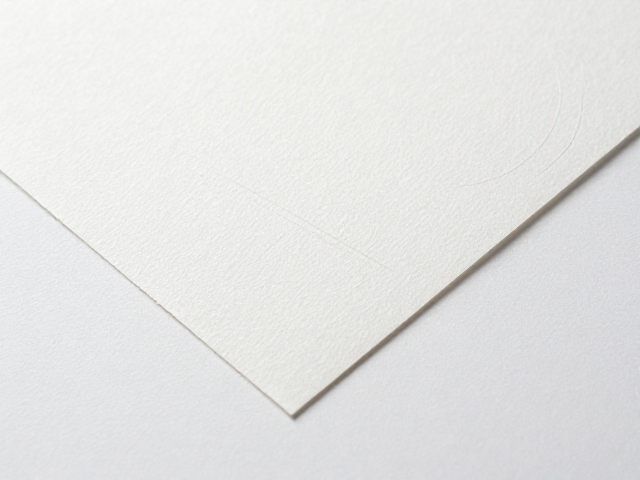

常见压纹缺陷的成因分析与解决方案
在压纹过程中，最常见的问题之一是“压花不实”或边缘模糊。这通常源于模具压力不足或纸张表面涂层过厚且润滑性太好。解决此问题需检查压纹机滚筒的平行度，确保压力均匀分布，同时可尝试更换表面粗糙度稍高的模具，增加摩擦力，使涂层更好地发生塑性变形。若出现涂层脱落现象，则多为压力过大或纸张耐破度不足，此时应降低压纹压力，或选用耐折度更高的基材，并在压纹前进行预压处理，以增强纤维结构的稳定性。
另一种常见问题是压纹后纸张出现波浪形变形或卷曲。这主要是由于压纹过程中纸张纤维受到单方向拉伸，导致内部应力不平衡。为缓解这一问题，可采用双面压纹工艺，即在纸张两面施加方向相反或相互抵消的压纹力，以平衡内部应力。此外，优化压纹后的冷却定型过程也至关重要，通过强制风冷或自然冷却时间延长，使纸张纤维在无应力状态下重新固定，可有效减少后续印刷或装订过程中出现的变形现象。

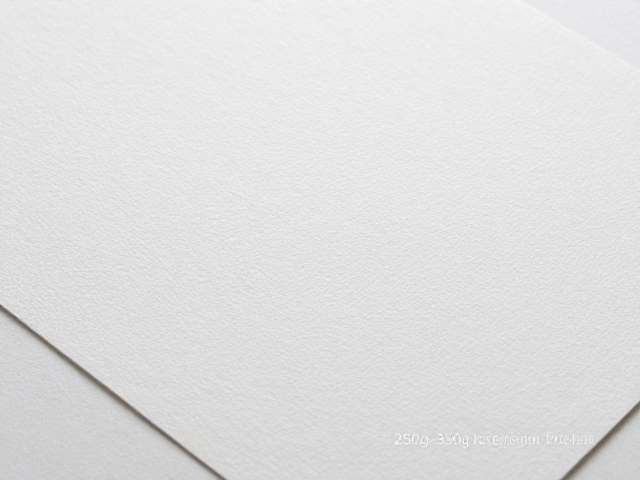

压纹工艺对印刷适性与视觉效果的影响
压纹处理会显著改变纸张表面的光学特性，进而影响后续印刷效果。凸起的压纹部分由于表面张力变化，吸墨量通常低于平面部分，可能导致印刷色彩饱和度略有下降。为了获得最佳的视觉对比度，建议在压纹后进行烫金、UV局部上光或专色印刷，利用压纹形成的凹凸落差增强光影效果。对于大面积实地印刷，需特别注意压纹区域的套印精度，避免因纸张变形导致套印偏差，必要时可采用先印刷后压纹的生产流程，以规避套印难题。
从视觉心理学角度分析，250g-350g涂层艺术纸的压纹质感能显著提升产品的档次感。细腻的丝绢纹、仿皮革纹或几何纹理能激发用户的触觉记忆，增强品牌记忆点。在实际应用中，压纹图案的设计需考虑视觉引导作用，高对比度的压纹线条能引导视线聚焦于核心信息区域。设计师应与工艺人员紧密配合，根据图案细节选择合适的压纹深度，确保图案在强光下不产生过强的反光干扰，同时在弱光环境下仍能保持轮廓清晰，实现视觉美感与功能性的统一。
