文章摘要
镂空激光雕刻出血设置的核心逻辑与视觉补偿 激光加工中的“出血”并非传统印刷中的色彩溢出，而是指在矢量软件中为镂空线条额外扩展的宽度，用于补偿激光束的热扩散效应及材料本身的物理形变。对于卡纸这一多孔纤维材料，激光焦点在穿透瞬间会产生微小的碳化边缘，若严格按照设计图形的尺寸进行切割，成品尺寸往往会因热收缩或边缘毛刺而小于预期，导致拼接或装配时出现松动或错位。因此，设置出血的本质是建立一套严密的尺寸容
镂空激光雕刻出血设置的核心逻辑与视觉补偿
激光加工中的“出血”并非传统印刷中的色彩溢出，而是指在矢量软件中为镂空线条额外扩展的宽度，用于补偿激光束的热扩散效应及材料本身的物理形变。对于卡纸这一多孔纤维材料，激光焦点在穿透瞬间会产生微小的碳化边缘，若严格按照设计图形的尺寸进行切割，成品尺寸往往会因热收缩或边缘毛刺而小于预期，导致拼接或装配时出现松动或错位。因此，设置出血的本质是建立一套严密的尺寸容错机制，通常需要在原始路径基础上向外或向内偏移一定数值，以抵消加工过程中的物理损耗。
在实际操作参数中，出血量的设定没有绝对统一的标准，它高度依赖于激光管功率、镜片焦距以及卡纸的具体克重与湿度。一般经验中，对于300g-400g的厚卡纸，考虑到激光光斑直径约为0.1mm-0.2mm，且高温会导致纸张纤维卷曲，建议在内部镂空区域设置0.1mm-0.3mm的向内收缩补偿，而在外部轮廓切割则可能需要0.05mm-0.1mm的向外扩张补偿以预留装配间隙。这种微调必须结合具体设备的实际测试，因为不同品牌激光器的能量密度差异会直接改变热影响区（HAZ）的大小，错误的出血设置会导致镂空部分过宽导致结构脆弱，或过窄导致卡死无法取出。

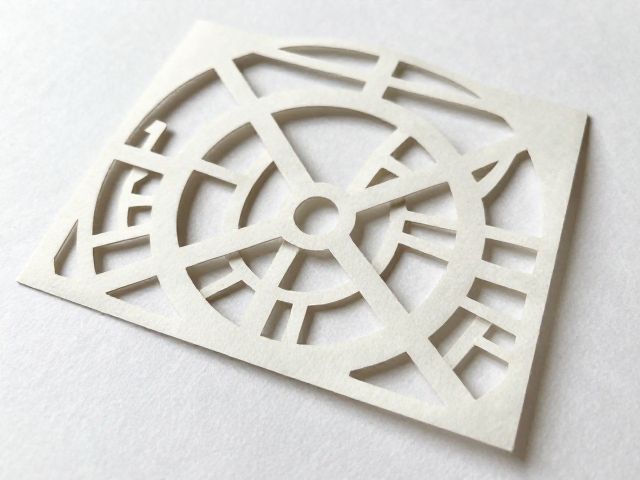

卡纸材质特性对激光雕刻工艺的影响机制
卡纸主要由植物纤维通过胶黏剂压制而成，其内部结构的不均匀性会显著影响激光加工的效果。高克重卡纸纤维紧密，导热性相对较差，激光能量容易集中在局部，导致边缘碳化严重，产生较深的黑色焦痕，这不仅影响美观，还可能因为碳化层的硬化导致后续折叠或粘贴困难。相比之下，低克重或经过特殊涂层处理的卡纸，表面光滑且纤维结构较松散，激光能量能更均匀地分布，边缘相对整洁，但过高的能量极易导致纸张整体受热变形，出现波浪状扭曲。因此，理解材质对能量吸收的反馈是优化工艺的前提。
纸张的含水量是另一个关键变量。干燥的卡纸在激光高温下会迅速失水收缩，导致尺寸精度下降，尤其是在大面积镂空区域，热应力不均会引起明显的翘曲。为了获得最佳的雕刻效果，通常建议使用经过恒温恒湿环境处理过的卡纸，或在加工前进行预压平处理。此外，卡纸表面的涂层类型也至关重要，哑光涂层卡纸吸光性强，适合精细雕刻，而高光涂层卡纸反射率高，需要更高的功率才能有效切割，且容易产生镜面反射损坏激光管镜片。在实际生产中，针对不同批次、不同供应商的卡纸，必须建立严格的来料检验与试打样流程，以确认其热敏特性。
避坑指南：常见工艺缺陷与解决方案
激光雕刻卡纸时最常见的“坑”在于边缘发黑与毛刺。这种现象通常源于激光功率密度过高或焦距不准。当焦点未精确落在纸面时，光斑变大，能量密度降低，切割不透彻，留下未完全切断的纤维连接，形成毛刺；若功率密度过大，则会导致过度碳化。解决这一问题，除了调整焦距至最佳点外，可以尝试降低功率、提高速度，利用高频脉冲激光替代连续波激光，以减少热量积聚。对于已经出现轻微碳化的边缘，可在加工后通过冷压或轻微打磨进行物理修复，但需注意避免破坏纸张整体结构。
另一个常见陷阱是镂空图案在加工过程中脱落或移位。对于细线条或小型镂空，卡纸在激光扫描下会产生局部应力，若支撑点不足，薄片可能因热变形或震动而掉落，导致图案缺失。解决此问题的关键在于优化排版与支撑设计。在排版时，确保每个镂空部分都与外部框架或相邻图案保持最小的物理连接点，或在加工前使用低粘性美纹纸覆盖整个卡纸表面，利用胶带的附着力固定薄片，待加工完成后撕除即可。此外，降低激光功率并增加扫描次数，采用“浅切多次”的策略，能有效减少单次热输入，降低脱落风险。
精度控制与后处理的艺术
激光加工卡纸的精度不仅取决于机器本身的步进电机精度，更受限于材料的热变形特性。为了实现高精度输出，必须在软件层面进行严密的路径规划。建议将切割路径设置为单向扫描，避免双向扫描可能引起的累积误差。同时，对于复杂的镂空图形，应优先进行内部细节的雕刻，进行外部轮廓切割，这样可以利用外部框架作为支撑，减少内部薄片在加工过程中的位移。在矢量软件中，务必确保所有线条闭合，避免开放路径导致的激光路径计算错误，从而产生多余的切割线或漏切现象。
后处理环节是提升成品质感的关键步骤。激光加工后的卡纸边缘通常带有细微的粗糙感和碳化痕迹，通过简单的物理处理可显著提升视觉效果。对于需要粘贴或组装的结构件，建议使用专用胶水进行粘合，避免使用水分过多的胶水导致纸张吸水变形。在展示环节，避免长时间暴露在强光或高温环境下，以防纸张老化变黄或进一步变形。对于高精度要求的礼盒或展示道具，建议在加工后放置24-48小时进行应力释放，待纸张温度和湿度与环境平衡后，再进行最终组装，以确保尺寸的稳定性和结构的牢固性。
