亮度计仪器漂移的根本成因与物理归因
亮度计在长期运行过程中，光敏传感器接收到的信号与标准光源输出之间出现偏差，通常源于光学窗口的污染或内部电路元件的老化。环境中的粉尘、油污附着在积分球内壁或入射口，会直接改变光通量的采集效率，导致读数系统性偏低。此外，光电二极管随时间推移产生的暗电流漂移也是常见诱因，这种非线性变化使得仪器在低照度区间的测量稳定性下降，需要通过严密的物理校准流程进行修正。
实体钢尺与卡尺在亮度计校准中扮演着基准参照的角色，主要用于机械结构的几何验证而非光学信号的直接修正。当亮度计的光学探头安装位置松动或机械结构发生微小形变时，光路角度可能出现偏差，进而影响测量的一致性。使用高精度钢尺测量探头中心到标准光源中心的距离，配合游标卡尺检查探头法兰盘的水平度与平行度，能够排除因机械装配误差导致的系统性偏差。这种物理层面的归位与固定，是确保后续光学校准有效性的先决条件。
基于实体量具的机械结构精准打样与修正
在进行打样测量前，需确保工作环境符合标准实验室条件，温度控制在20±2℃，相对湿度保持在50±10%。使用经计量认证的不锈钢钢尺，沿亮度计光轴方向测量从标准光源发光面到亮度计入射光瞳中心的距离，记录实际数值并与仪器标称光路长度对比。若存在毫米级偏差，需调整仪器支架或光路延长管的位置，直至机械距离符合光学设计规范。此步骤旨在消除因安装位置不当造成的几何误差，为光学数据的修正提供稳定的物理基础。

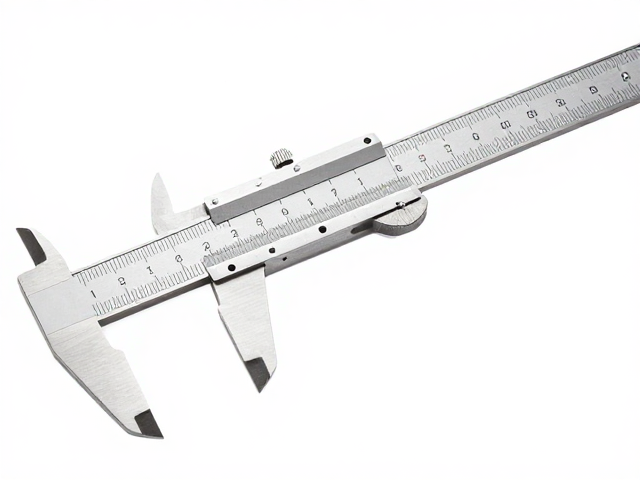

游标卡尺的应用重点在于检测亮度计探头端面的平整度及安装接口的同心度。将卡尺测砧轻触探头法兰盘表面，多点测量检查是否有翘曲或变形，同时测量接口螺纹或卡扣结构的配合间隙。过大的机械间隙会导致仪器在测量过程中产生微动，引入随机误差。通过紧固螺丝、更换磨损垫片或重新打磨接触面，消除机械松动。这种基于实体量具的精细化打样与修复，确保了仪器机械结构的刚性与稳定性，为光学传感器的稳定输出提供可靠的硬件支撑。
光学传感器数据的验证与线性修正策略
机械结构修正完成后，需利用标准光源进行光学数据的验证。将亮度计置于标准光源正前方，在多个照度点（如100 lx、500 lx、1000 lx）下读取仪器显示值，并与标准光源证书给出的参考值进行比对。若读数偏差呈现线性趋势，通常可通过调整仪器内部增益参数进行修正；若偏差呈现非线性或随机分布，则需检查光敏元件是否受损或积分球内壁反射率是否发生变化。此过程需严格记录每一步的数据变化，以便追溯修正效果。
对于无法通过简单增益调整消除的漂移，需执行更深入的传感器响应特性分析。使用标准白板作为漫反射参考面，在固定照度下多次测量，计算测量值的重复性与长期稳定性。若重复性良好但绝对值偏差较大，可依据标准光源的校准证书，对亮度计进行全量程的线性拟合修正，生成新的修正系数表。修正后的数据需经过至少24小时的稳定性测试，确认无再漂移现象，方可视为修正完成。这一过程强调数据的可追溯性与修正的逻辑闭环，确保测量结果的真实可靠。
