标准光源下的视觉校准与物理基准
白度测量并非单一的光学读数游戏，而是视觉感知与几何尺寸相互验证的系统工程。CIE标准白度仪严格遵循CIE 15.4及GB/T 2913等相关光学标准，通过模拟D65标准光源及20°或45°/0°的观测几何条件，计算出色度值并转化为白度指数。这种基于物理光学的量化方式，消除了环境光干扰，为材料表面反射特性提供了可复现的数据支撑。
与此同时，钢尺与卡尺承担着确立样品物理基准的关键角色。在打样环节，样品的平整度、厚度以及边缘完整性会直接影响光线在材料表面的散射路径。使用高精度钢尺或数显卡尺对样品进行几何尺寸的复核，能够确保测试区域无褶皱、无污渍且厚度均匀。物理尺寸的标准化是光学数据有效的前提，二者结合构成了从宏观形态到微观反射率的完整检测闭环。
打样规范对数据一致性的决定性影响
打样质量直接决定了最终检测结果的离散程度。在进行白度测试前，样品需经过严格的预处理，包括去除表面灰尘、油污以及因加工产生的静电吸附颗粒。对于薄膜或纸张类材料，需确保其在标准温湿度环境下进行状态调节，以消除因吸湿或干燥导致的尺寸形变及光学性能波动。钢尺在此过程中的应用，主要用于界定有效的测量窗口，确保测试探头下的样品区域具有代表性的均匀性。
几何测量的精确度影响着批次间的数据比对。不同批次的原料或工艺可能导致样品厚度的微小差异，这种差异在薄材中尤为显著。通过卡尺对样品厚度进行多点测量并取平均值，可以辅助判断材料内部结构的致密程度。若发现厚度波动较大，需结合白度数据分析是否存在内部气泡、杂质或密度不均现象。物理参数的记录与光学参数同步归档，为后续工艺调整提供多维度的参考依据。

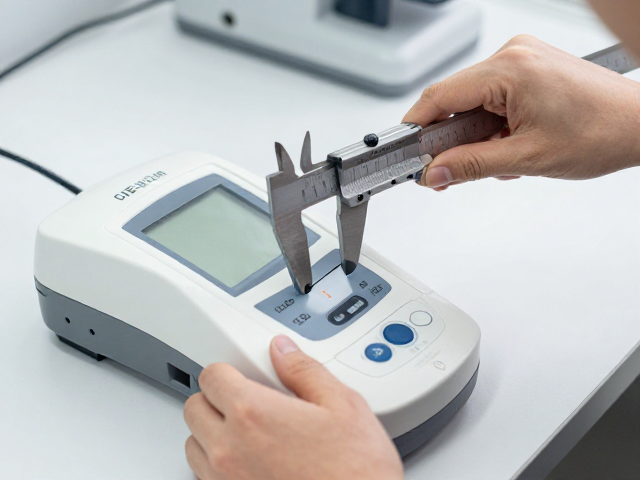

仪器操作规范与误差控制
CIE白度仪的使用需严格遵循校准流程，确保光源稳定性及探测器灵敏度处于最佳状态。日常维护中，标准白板或黑板的定期校准不可或缺，这能有效抵消光学元件老化带来的系统误差。操作时，样品应平稳放置于测试孔中央，避免倾斜或移动导致的光路偏差。对于不透明或半透明材料，需特别注意测试孔径与样品厚度的匹配，防止因样品过薄导致背景光透射影响读数。
钢尺与卡尺的选用需符合计量要求，定期进行检定以确保示值准确。在测量过程中，卡尺的测砧应与样品表面垂直接触，避免斜角测量产生的读数偏差。对于微小尺寸的样品，建议使用游标卡尺或专用测厚仪提高分辨率。所有测量数据应如实记录，并标注测试时的环境温度与相对湿度，因为温湿度变化会影响材料的光学性能及机械尺寸，确保数据在不同时间段的可比性。
数据分析与结果解读逻辑
获取白度值与几何尺寸后，需结合材料特性进行综合解读。白度指数的高低反映了材料对可见光的反射能力，但高白度并不等同于所有应用场景下的最优选择。例如，在印刷行业，过高的白度可能导致对比度下降，影响视觉效果。此时，结合钢尺测量的厚度数据，可分析涂层均匀性或基材密度对白度的影响，从而判断是表面处理问题还是基材本身特性。
当不同批次样品的白度数据出现波动时，几何尺寸的变化往往是重要的排查线索。如果白度降低伴随厚度增加，可能暗示填料分布不均或成型压力不足；若厚度减小且白度升高，则可能与基材拉伸或密度变化有关。通过建立白度值与厚度、密度等物理参数的关联模型，能够更精准地定位生产过程中的异常环节。这种多维度数据分析方法，有助于从源头优化工艺参数，提升产品质量的一致性。
