镜面金属薄片的微观结构与表面完整性
镜面金属薄片在出厂前通常经过多道精密冷轧与表面抛光工序，其表面光洁度往往要求达到Ra 0.1μm甚至更低。这种极低的粗糙度意味着材料表面的微观峰谷高度极小，任何微小的结构缺陷或晶格畸变都会在后续使用或测试中成为应力集中点。当光线照射时，这些微观结构决定了光线的反射路径，从而形成高反射率的镜面效果。然而，为了维持这种高平整度，材料内部的晶粒排列必须高度均匀，这直接影响了材料的延展性和韧性表现。
在耐折测试的过程中，材料受到反复的弯曲应力作用，表面层承受最大的拉伸和压缩力。对于镜面处理的金属薄片而言，表面保护膜的完整性或原生金属表面的致密性至关重要。一旦材料内部存在夹杂物、气泡或晶界偏析，在弯曲变形初期，这些缺陷处极易发生微裂纹扩展。随着折转次数的增加，微裂纹逐渐连接成宏观裂纹，最终导致材料断裂或表面出现不可逆的白色氧化痕迹，这种现象在镜面效果上表现为明显的“发白”或反光不均，直接反映了材料内在品质的差异。

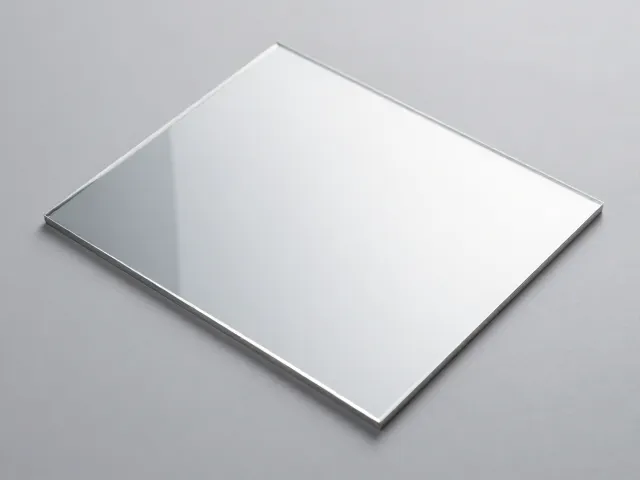

基材成分与加工工艺对耐折性能的影响
不同种类的金属基材在化学成分上的差异，是导致耐折度表现截然不同的根本原因。以常见的304不锈钢为例，其含有的镍和铬元素能显著提升材料的韧性和抗腐蚀能力，但在经过深加工后，若冷作硬化效应过强，材料会变脆，耐折性能下降。相比之下，采用高纯度铝或经过特殊退火处理的铜合金，其位错运动更为容易，能够吸收更多的变形能量，从而在多次弯折下保持结构完整。材料供应商通常会通过控制碳、硫、磷等杂质元素的含量，来优化晶界结合力，减少因杂质聚集导致的脆性断裂风险。
加工工艺中的退火处理是决定最终耐折度的关键变量。完全退火可以消除冷轧带来的内应力，恢复材料的再结晶组织，使其具备最佳的延展性。然而，部分低成本生产线为了节省能耗和时间，可能采用不完全退火或时效硬化处理，导致材料内部残留大量位错缠结。这种处理状态下，材料虽然硬度较高，但塑性变形能力有限。在耐折测试中，这类材料往往在较少的折转次数后出现表面开裂，而经过充分软化处理的材料则能承受更高的折转次数而不发生结构性破坏。
表面处理工艺对力学性能的潜在干扰
镜面效果的形成往往伴随着复杂的表面处理步骤，如电解抛光、机械研磨或化学钝化。这些工艺不仅改变了表面形貌，也影响了表层金属的微观力学性能。例如，电解抛光过程中发生的阳极溶解作用，会去除表面微观凸起，但若电流密度控制不当，可能导致表面局部过腐蚀，形成微观凹坑。这些凹坑在耐折测试中会成为裂纹源，显著降低材料的疲劳寿命。此外，过度的机械研磨可能导致表面产生微裂纹或硬化层，这种硬化层在弯曲时容易剥落，影响整体耐折表现。
涂层或覆膜也是提升镜面金属薄片外观及性能的常见手段，但其对耐折度的影响具有两面性。高质量的聚合物涂层具有良好的柔韧性，能在一定程度上缓冲弯曲应力，保护基材。然而，若涂层与基材的附着力不足，或涂层本身硬度过高、缺乏延展性，在反复弯折过程中，涂层与基材会发生剥离或开裂。这种失效模式在测试中表现为镜面层脱落或起泡，即便基材未断裂，材料也已失去使用价值。因此，界面结合力的稳定性是衡量镜面金属薄片耐折性能不可忽视的一环。

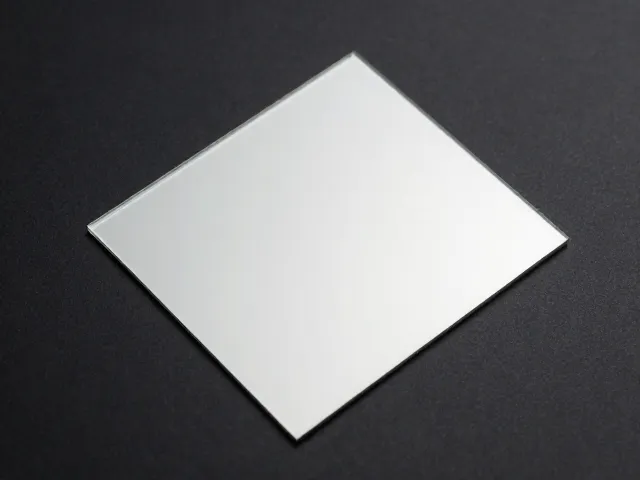

测试标准与数据解析的客观差异
在评估镜面金属薄片的耐折度时，测试条件的设定直接影响数据的可比性。常见的测试方法涉及在特定宽度、厚度和弯折半径下，对材料进行180度或90度的反复折转。弯折半径的选择至关重要，半径越小，材料表层承受的应变越大，越容易暴露材料缺陷。不同行业或应用场景对弯折半径的要求各不相同，导致同一批次材料在不同测试条件下可能得出差异较大的结果。此外，环境温度、湿度以及夹持方式也会影响测试结果的稳定性，细微的摩擦力变化可能导致材料表面划伤，进而加速失效过程。
数据记录与失效判定标准的一致性是确保测试结果真实反映材料性能的关键。在耐折测试中，失效通常定义为出现肉眼可见裂纹、涂层剥落或折断。然而，对于高镜面材料，微小的表面瑕疵在强光下极易被识别，因此判定标准需明确裂纹的最小可接受长度和宽度。部分高标准应用要求材料在数千次甚至上万次弯折后无任何可见损伤，这对材料的纯净度和加工均匀性提出了极高要求。若测试标准宽松，允许轻微发白或微小划痕，则可能掩盖材料在极限工况下的潜在风险，导致实际应用中出现早期失效。
