印刷数据追踪中的实体钢尺基础应用
在印刷品后道工序中，实体钢尺是进行尺寸精度初筛与关键部位测量的基础工具，其核心价值在于提供稳定且可复现的物理基准。相较于依赖电子传感器的设备，钢尺通过高碳钢或不锈钢材质确保长期使用的线性稳定性，避免因温度变化或电磁干扰产生的读数漂移。在实际操作中，操作员通常使用0.02mm精度的游标卡尺配合标准钢板尺，对印刷品的裁切边距、出血位以及折页位置进行快速核对。这种测量方式完全基于光学读数，不受软件算法或系统缓存的影响，能够真实反映物理工件的状态。
针对大幅面印刷或长尺寸裁切场景，300mm至1000mm规格的不锈钢直尺成为必备的数据追踪载体。测量时需将尺身紧贴印刷物边缘，视线垂直于刻度线以避免视差误差，重点记录从固定基准点到印刷图案边缘的距离。数据需立即录入至生产追溯系统，与预设的公差范围进行比对。若发现偏差超出允许区间，需结合机台运行参数分析是刀具磨损、送纸定位偏移还是材料伸缩所致。这种基于物理测量的数据沉淀，为后续调整机械零点提供了直观依据，确保了生产过程中的尺寸一致性。

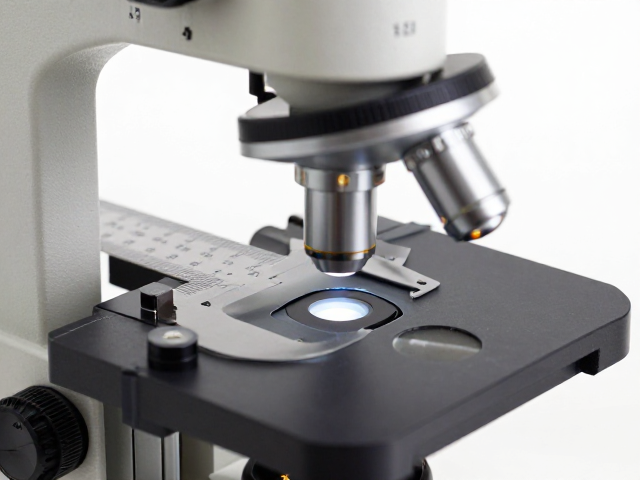

显微镜打样测量工具的高精度检测逻辑
当印刷品涉及精细线条、微缩文字或高精度套印时，实体钢尺已无法满足微米级的检测需求，显微镜打样测量工具成为数据追踪的核心环节。工业视频显微镜或体视显微镜通过高倍率光学放大，配合内置的CCD传感器，将微观结构转化为数字图像，再通过软件算法计算像素距离，从而实现对0.01mm甚至更细特征的精准测量。在打样阶段，使用此类工具检测网点扩大率、实地密度边缘清晰度以及细线断裂情况，能有效预判批量生产的质量风险。
显微镜测量的数据通常以图像形式保存，并标注具体的测量点位与数值，形成可追溯的电子档案。操作员需在标准光源箱下调整显微镜焦距与亮度，确保图像对比度适宜，随后选取特征点进行多点拟合测量，以消除单一测量点的偶然误差。例如，在检测防伪标签的细微纹路时，需对比打样样张与标准数字文件的数据差异，记录网点增益值的变化趋势。这些高精度数据不仅用于判定当前批次是否合格，还会被输入至色彩管理系统中，用于校正油墨特性曲线，从而优化后续批次的印刷参数。
数据整合与物理测量工具的协同效应
实体钢尺与显微镜打样测量工具在印刷数据追踪体系中扮演着互补角色，前者负责宏观尺寸与结构布局的快速校验，后者聚焦微观细节与表面质量的深度解析。在实际生产流中，先使用钢尺确认整体版面尺寸符合工艺单要求，排除因裁切或折叠导致的结构性错误，再利用显微镜对图文细节进行抽检。这种分层级的检测策略，既保证了生产效率，又提升了质量控制的颗粒度。数据通过标准化模板录入系统后，可自动生成测量报告，直观展示从宏观到微观的全方位质量状态。
追踪数据的应用不仅局限于合格判定，更在于工艺参数的持续优化。通过对历史测量数据的统计分析，可以发现不同纸张、油墨或印刷速度下的尺寸变化规律。例如，某些高定量纸张在高速印刷时会出现微小的横向拉伸，钢尺数据能敏锐捕捉这一趋势，而显微镜数据则能揭示拉伸导致的网点变形特征。基于这些真实可验的数据，技术团队可调整预压印压力或烘箱温度，从源头抑制变形。这种以物理测量数据为驱动的技术迭代，使得印刷过程更加透明可控，提升了整体制造体系的稳定性。
