文章摘要
烫金工艺网点的物理特性与光学表现 烫金技术的核心在于通过热压转移技术，将金属箔或颜料箔附着于承印材料表面，其视觉效果的细腻程度直接取决于网点结构的完整性与转印精度。在实际生产环境中，烫金箔通常由离型层、着色层、剥离层和基底层构成，其中基底层多为厚度仅为几微米的聚酯薄膜（PET），这种材质在接触高温压印头时发生软化，进而与纸张纤维形成机械锚固。网点的微观形态决定了光线在金属表面的反射路径，光滑且连

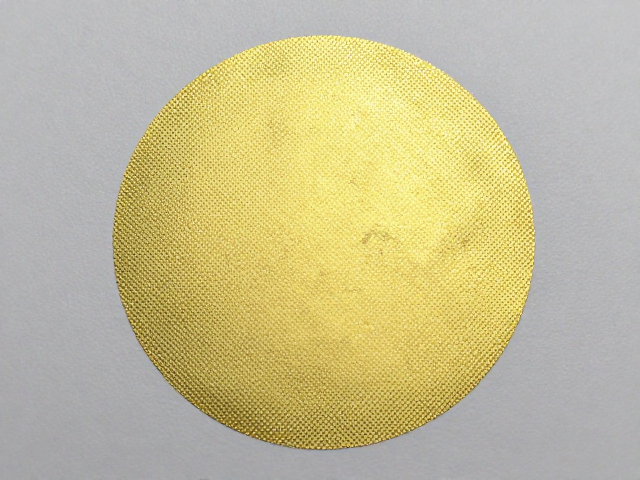

烫金工艺网点的物理特性与光学表现
烫金技术的核心在于通过热压转移技术，将金属箔或颜料箔附着于承印材料表面，其视觉效果的细腻程度直接取决于网点结构的完整性与转印精度。在实际生产环境中，烫金箔通常由离型层、着色层、剥离层和基底层构成，其中基底层多为厚度仅为几微米的聚酯薄膜（PET），这种材质在接触高温压印头时发生软化，进而与纸张纤维形成机械锚固。网点的微观形态决定了光线在金属表面的反射路径，光滑且连续的网点能产生镜面反射，呈现出高光泽的金属质感；若网点边缘出现毛刺或断裂，光线会发生漫反射，导致成品表面出现灰暗、无光或斑驳的视觉效果，这即是工艺中常说的“烫金不实”或“虚边”现象。
为了获得高精度的网点表现，印刷行业通常采用电化铝烫印，其网点还原能力受烫金版材质、压力分布以及温度控制等多重因素制约。铜版烫金因其导热性好、耐磨性强，常被用于精细线条和文字烫印，能保持网点边缘的锐利度；而锌版或树脂版则多用于大面积实地或粗线条，其网点填充能力较强但边缘锐度略逊。在数码打样或小批量生产中，激光雕刻版能实现极高的网点分辨率，但成本较高。网点的大小与形状设计需严格匹配烫金箔的离型特性，过小的网点容易在剥离过程中因离型力不足而脱落，形成“掉金”；过大的网点则可能因受热不均导致局部起泡或变形，影响整体平整度。
紫外线辐射对烫金层的老化机理
阳光直射导致烫金褪色或变形的根本原因，在于紫外线（UV）辐射引发的光化学降解反应以及热效应引起的物理结构改变。电化铝中的金属层通常为铝，虽然铝本身化学性质相对稳定，但其表面的离型层和着色层多由有机高分子材料构成，如聚乙酸乙烯酯或丙烯酸树脂。当这些有机分子暴露于高强度紫外线下，会发生光氧化反应，导致分子链断裂或交联，宏观上即表现为颜色变浅、发黄或失去光泽。此外，烫金层与纸张之间的粘合剂也多为有机化合物，长期紫外线照射会削弱界面结合力，使得金属箔从纸面剥离，形成翘边或脱落。
热效应是加剧烫金层变形的另一大推手。阳光中的红外线携带大量热能，使承印物表面温度升高。烫金箔的基底层PET玻璃化转变温度通常在120-130摄氏度左右，当环境温度或局部受热超过此临界值，薄膜会发生软化、收缩甚至熔融。由于烫金层与纸张的热膨胀系数不同，这种不均匀的热应力会导致金属箔起皱、起泡或与基材分离。特别是在夏季高温环境下，未经过特殊耐候性处理的烫金成品若长期置于窗边或户外，其物理稳定性会迅速下降。实验数据显示，在标准紫外老化箱中，普通烫金箔在连续照射下，其色度值L*（亮度）在500小时后可下降10%-15%，且表面光泽度显著降低，这证实了紫外线对烫金层耐久性的破坏作用具有不可逆性。
避免阳光直射导致褪色变形的防护策略
针对紫外线导致的褪色问题，最根本且有效的措施是物理隔离与环境控制。在成品储存与展示环节，应完全避免阳光直射，优先选择室内无窗区域或使用遮光窗帘、防紫外线百叶窗进行阻隔。对于需要长期展示的印刷品，如画册封面或包装礼盒，可加装透明亚克力或玻璃保护罩，利用这些材料对紫外线的阻隔特性，减少光辐射对烫金层的直接冲击。此外，调整室内照明光源，尽可使用LED灯或荧光灯等低紫外辐射光源替代传统白炽灯或卤素灯，从源头降低环境中的紫外线强度。
在材料选择与工艺优化层面，可采用具有耐候性增强功能的烫金箔或后道涂层技术。部分高端烫金箔在着色层中添加了紫外线吸收剂（如苯并三唑类化合物），能有效屏蔽或吸收有害紫外线，延缓有机分子的光降解过程。另一种有效手段是在烫金完成后，施加一层透明的哑光或亮光保护油（Overprint Varnish），这层聚合物薄膜不仅能隔绝氧气和湿气，还能像防晒霜一样阻挡紫外线穿透至烫金层。需要注意的是，保护油的选择需与烫金箔的附着力特性相匹配，避免因溶剂侵蚀导致烫金层溶解或发雾。通过材料改性与物理防护的双重手段，可显著提升烫金成品在光照环境下的稳定性，延长其视觉寿命。
