图形镂空工艺对模具版辊制造成本的直接影响
图形镂空工艺在版辊制造中表现为在金属表面通过精密蚀刻或激光加工形成穿透性或非穿透性的孔洞结构，这种设计直接增加了模具的复杂程度。传统实心版辊或仅具备简单平面纹理的辊筒，其加工路径相对单一，主要依赖滚镀层厚度控制基本平整度。然而，引入镂空设计后，加工过程中需要处理大量的悬空结构支撑问题，这要求版辊基体具备更高的刚性以应对加工应力，同时也增加了后续热处理和去应力退火的难度与时间成本。
从材料利用率与加工工时来看，镂空部分的去除并非简单的减法操作，而是伴随着严密的支撑结构设计。在化学蚀刻或电解加工环节，镂空区域的边缘保护、防酸液积聚以及排液通畅性都需要额外的工艺辅助结构，这些辅助结构在最终成品中可能被保留为定位特征或必须彻底清除，无论哪种情况都增加了工序步骤。此外，镂空图形的精度要求通常高于普通表面纹理，微细孔洞的边缘光洁度直接影响烫金转印的稳定性，这使得质检环节需要引入高精度光学检测设备，进一步推高了单件模具的综合制造成本。

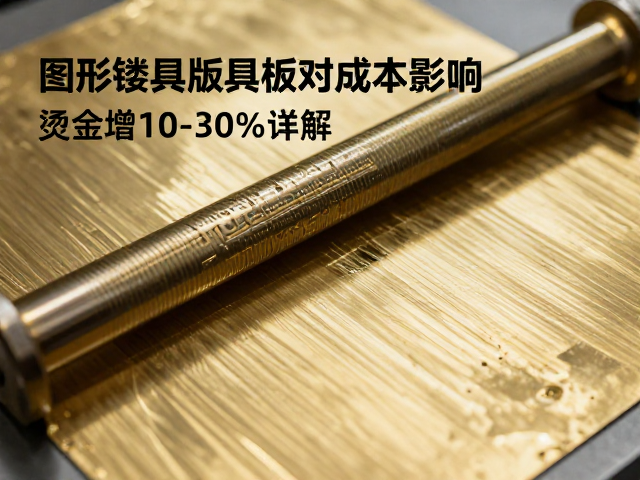

烫金工艺中因版辊设计导致的价格上浮机制
烫金工艺中，版辊作为核心承印与转移介质，其成本构成中约有10%至30%的溢价源于图形结构的特殊性。当版辊表面存在大面积镂空或复杂连通孔洞时，传统的电镀金层或铜层在沉积过程中容易出现厚度不均现象，特别是在孔洞内部与边缘交界处，电流密度分布不均会导致镀层附着力下降或厚度不足。为了弥补这一缺陷，制造商通常需要增加电镀次数或采用多层复合镀层技术，这种工艺上的修正直接增加了贵金属材料（如金、银、铝等）的消耗以及生产周期，从而在报价阶段体现为10%-30%的成本增加。
此外，镂空版辊在烫金过程中的热传导特性与实心版辊存在显著差异。镂空结构使得版辊整体热容降低，加热过程中温度响应速度加快，但也更容易出现局部过热或散热不均的情况。为了确保烫金箔能够均匀转移且不出现断线、糊版现象，烫金机需要更精准的温度控制策略，甚至需要定制专用的加热板或冷却系统以匹配镂空版辊的热工特性。这种配套设备的适配性要求以及因版辊特殊性带来的调试时间损耗，构成了烫金总成本中不可忽视的隐性加价部分，最终反映在每平米或每件产品的加工单价上。
精度控制与良率对综合成本的隐性侵蚀
高难度图形镂空版辊在制造过程中对精度控制的要求极为严苛，任何微小的变形或尺寸偏差都可能导致烫金图案错位或断裂。由于镂空部分缺乏实体支撑，版辊在长期高温高压的烫金作业环境下，容易发生微塑性变形，这种变形在高速运转中表现为烫金位置的周期性偏差。为了维持生产稳定性，制造商必须频繁进行版辊的重新校正或缩短使用寿命周期下的维护频率，这种高频次的维护与更换需求极大地分摊了单次烫金作业的成本。
良率控制也是影响最终成本的关键变量。镂空版辊在蚀刻或加工过程中，若排液不畅或反应不均匀，极易在孔洞内部形成残留物或毛刺，这些缺陷在烫金时会表现为卡箔或断金现象，导致产品报废率上升。为了降低不良率，生产过程中需要增加在线监测频率和人工复检环节，这些额外的质量控制措施直接增加了人力成本和时间成本。在大批量生产场景中，即使良率仅因版辊结构问题下降1%-2%，累积下来的废品损失和返工成本也会显著拉高整体项目的预算，使得镂空版辊相关的烫金服务价格远超常规平面烫金。
