文章摘要
湿度波动对纸张纤维结构的影响机制 纸张是由植物纤维通过氢键结合而成的多孔材料，其内部含水率与周围环境相对湿度保持着动态平衡。当环境湿度低于40%RH时，纸张内部水分迅速蒸发，纤维间的结合力减弱，导致纸张变脆且容易发生卷曲或起皱；反之，若湿度过高超过70%RH，纤维吸湿膨胀，纸张变软且容易粘连。对于80-120g的哑粉纸而言，其表面涂布层对湿度变化较为敏感，一旦环境湿度剧烈波动，涂布层与纸基的收缩
湿度波动对纸张纤维结构的影响机制
纸张是由植物纤维通过氢键结合而成的多孔材料，其内部含水率与周围环境相对湿度保持着动态平衡。当环境湿度低于40%RH时，纸张内部水分迅速蒸发，纤维间的结合力减弱，导致纸张变脆且容易发生卷曲或起皱；反之，若湿度过高超过70%RH，纤维吸湿膨胀，纸张变软且容易粘连。对于80-120g的哑粉纸而言，其表面涂布层对湿度变化较为敏感，一旦环境湿度剧烈波动，涂布层与纸基的收缩率差异会直接导致表面出现不可逆的褶皱。
在实际印刷与后道工序中，纸张的吸湿平衡需要一定的时间周期。不同克重的哑粉纸，其纤维密度和涂布量存在差异，80g纸张相对轻薄，受湿度影响的速度较快，而120g纸张因纤维结构更紧密，响应速度稍慢。如果纸张在未达到平衡状态时直接进入印刷机或模切工序，内部应力无法均匀释放，极易在后续加工中出现起皱现象。因此，理解纸张与湿度的物理交互关系，是解决起皱问题的理论基础。
标准化车间环境的参数设定与监测
建立稳定的生产环境是控制纸张状态的首要环节。建议将印刷车间或仓储区域的相对湿度严格控制在50%-60%之间，温度保持在20-25℃。这一区间能最大程度减少纸张纤维的吸湿或解吸速率，保持纸张尺寸的稳定。使用高精度温湿度计进行多点监测，确保车间不同角落的数值差异不超过±5%RH。对于大型印刷厂，可能需要配备工业加湿或除湿系统，以应对季节性或突发性的气候变化，避免局部区域湿度不均导致纸张状态不一致。
除了环境控制，纸张的预处理同样重要。在印刷前，建议将纸张在车间内静置24-48小时，使其充分适应车间的温湿度环境。这一过程称为“调湿”，能消除纸张内部的残余应力。对于大批量生产，可采用自动堆码机进行均匀堆叠，避免单张纸张因接触空气面积不同而导致吸湿不均。通过标准化的环境参数设定和规范的调湿流程，可以从源头上降低因环境因素导致的起皱风险，确保生产过程的稳定性。

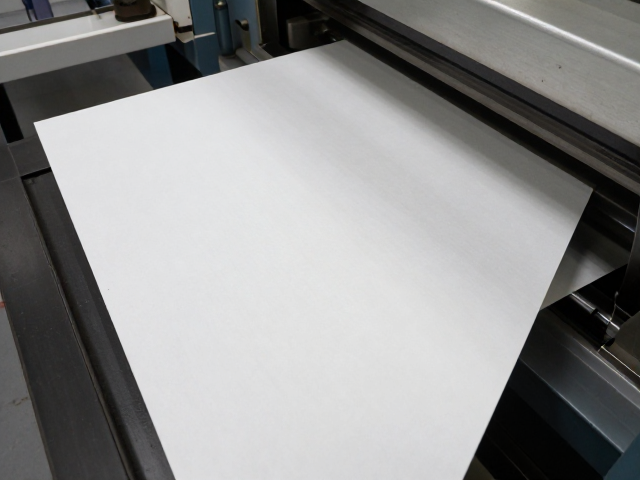

印刷工艺参数与机械调整策略
印刷过程中的物理张力是导致哑粉纸起皱的另一大诱因。对于80-120g的纸张，印刷机滚筒的包衬压力、叼纸牙的咬力以及输纸带的张力都需要精细调整。过大的印刷压力会增加纸张在滚筒间的摩擦，若此时纸张表面涂层较硬，容易因受力不均产生褶皱。建议根据纸张克重选择合适的包衬材料，并定期校准叼纸牙的力度，确保纸张平稳传输。同时，检查输纸带的张力是否一致，避免因某几根带子过紧导致纸张拉伸变形。
油墨的干燥速度也与纸张状态密切相关。哑粉纸表面涂层吸墨性相对较弱，若油墨干燥过快，表面结皮而内部未干，在后续堆叠或收纸过程中容易因摩擦产生皱纹。可以通过调整油墨的粘度或添加适量的干燥剂来控制干燥过程，但需避免过量添加导致纸张变脆。此外，保持印刷机胶皮的清洁和老化更新，确保印刷压力均匀，也是减少起皱的关键措施。通过优化机械参数和油墨特性，可以有效提升纸张在印刷过程中的平整度。
成品存储与流转中的防潮保护
印刷完成后的纸张或成品，其表面状态会直接受到存储环境的影响。即使印刷时纸张平整，若后续堆叠存放环境湿度过高，纸张边缘容易因吸湿膨胀而卷曲，形成波浪形起皱。建议成品存放在通风良好、湿度可控的仓库中，并避免直接接触地面或墙壁，可使用托盘垫高存放。堆码高度不宜过高，以免底层纸张承受过大压力，导致内部空气无法排出，形成局部受潮或变形。
在运输和流转过程中，包装材料的选择至关重要。使用防潮袋或缠绕膜对成品进行包裹，可以有效隔绝外部湿气侵入。特别是在雨季或湿度较大的季节，运输工具应具备基本的防潮条件，避免雨水溅湿或高湿度空气长时间接触纸张表面。此外，搬运过程中应轻拿轻放，避免剧烈震动或挤压导致纸张结构松散。通过严密的成品存储和流转管理，能够确保护眼哑粉纸在离开生产线后依然保持平整无皱的良好状态。
