文章摘要
珠光特种纸的物理特性与纹理表现 珠光特种纸表面通常经过特殊涂层或复合工艺处理，使得纸张在光线照射下呈现出细腻的闪烁光泽，这种视觉效果依赖于涂层颗粒的均匀分布以及纸基与涂层的紧密结合。在实际印刷与加工过程中，纹理的清晰度直接反映了纸张表面的平整度以及涂层附着力，高品质的珠光纸要求表面无明显颗粒感，纹理过渡自然，这对于高端包装及艺术印刷品的质感表达至关重要。 然而，珠光纸的涂层结构往往具有较高的脆性
珠光特种纸的物理特性与纹理表现
珠光特种纸表面通常经过特殊涂层或复合工艺处理，使得纸张在光线照射下呈现出细腻的闪烁光泽，这种视觉效果依赖于涂层颗粒的均匀分布以及纸基与涂层的紧密结合。在实际印刷与加工过程中，纹理的清晰度直接反映了纸张表面的平整度以及涂层附着力，高品质的珠光纸要求表面无明显颗粒感，纹理过渡自然，这对于高端包装及艺术印刷品的质感表达至关重要。
然而，珠光纸的涂层结构往往具有较高的脆性，尤其是在经过压痕、折叠或切割等物理应力作用后，涂层与纸基结合部容易发生微裂纹。当应力集中超过材料屈服极限时，便会在纸张边缘形成肉眼可见的崩边或掉粉现象。这种物理缺陷不仅破坏了纸张原本光滑的视觉连续性，还可能导致后续印刷工序中出现卡纸或套印不准的问题，直接影响成品的外观质量。
爆边现象的成因机理分析
爆边问题在多发生在折页、模切或装订压痕环节，其核心原因在于珠光纸表面的涂层与内部纸基在受力时的形变能力存在差异。纸基纤维具有一定的延展性，而表面涂层多为无机颗粒与有机树脂混合物，延展性较低。在进行硬性折痕或尖锐模切时，涂层无法像纸基那样跟随纤维拉伸，从而在边缘处产生应力集中，导致涂层剥落或纸纤维断裂。
此外，环境湿度对珠光纸的物理性能具有显著影响。当空气湿度过低时，纸张内部水分平衡被打破，纤维变脆，此时若强行进行装订或折叠操作，极易引发爆边。不同克重和涂布方式的珠光纸对应力的敏感度各不相同，厚克重纸张因整体刚性较大，在折痕处产生的内应力更为集中，若折痕深度或宽度设置不当，爆边风险会显著增加。
装订工艺参数的优化策略
针对爆边问题，调整压痕工艺是首要解决思路。通过优化压痕刀线的宽度与高度，采用“浅宽”压痕策略，可以减少纸张纤维的撕裂，使涂层在受压时有更多的缓冲空间。压痕深度应控制在纸张厚度的三分之一至二分之一之间，避免过度压缩导致纤维结构破坏。同时，压痕刀模的刃口应保持锋利，钝化的刀模会产生挤压而非切割效果，加剧边缘损伤。
在折页过程中，采用预压痕或多次渐进式折页可以有效分散应力。第一次压痕形成引导线，后续折页沿此引导线展开，可降低一次性折叠带来的冲击力。对于厚克重珠光纸，建议增加压痕次数，每次压痕力度递减，使涂层和纸基在逐步形变中释放内应力，从而保持边缘完整。

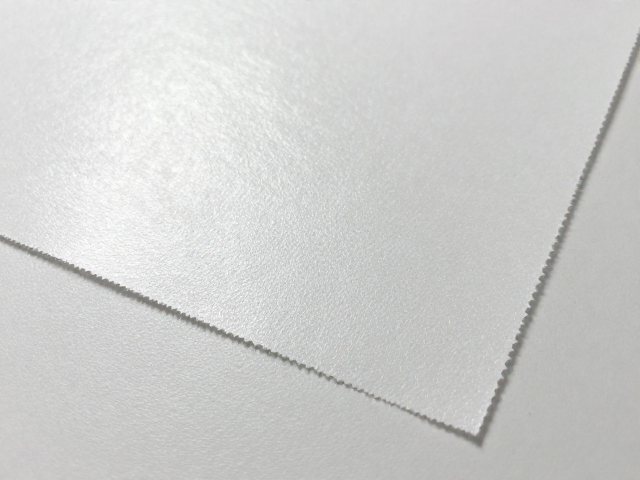

后道加工与环境控制措施
除了装订环节的调整，后道加工中的模切工艺也需精细管控。模切刀的锋利程度直接影响切边的质量，使用激光刀模或高频钢刀可减少切边毛糙。在模切前，对纸张进行适当的调湿处理，使其含水量保持在适宜范围，可提升纤维韧性，减少崩边。此外，模切压力需经过精确测试，过大的压力会直接压碎涂层边缘，导致爆边。
生产环境的温湿度控制是稳定珠光纸加工性能的关键因素。建议将生产车间温度控制在20-25摄氏度，相对湿度保持在50%-60%之间。这种环境条件有助于维持纸张内部水分平衡，增强纤维柔韧性。在纸张入库前，应进行充分的晾纸处理，使其适应车间环境，消除因温湿度差异导致的内应力，从而从源头上降低爆边现象的发生概率。
